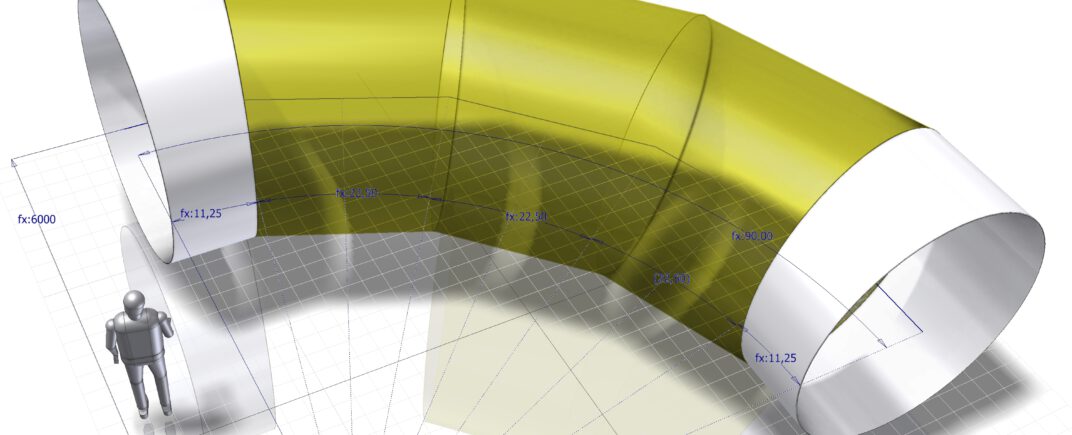

Zur Verfügung stehen ein 3- und ein 5-Segmentbogen, jeweils vollständig Parameter gesteuert. Die Segmentbögen sind in Durchmesser, Radius, Wandstärke, etc manuell veränderbar. Die Baugruppen enthalten fertige Blechbauteile inklusive Schweißabstände und Schrägen.
Änderung des Parameters Durchmesser auf 1150mm. Vor Aktualisierung der Baugruppe und Nachher.
Änderung des Parameters Winkel auf 65°. Vor Aktualisierung der Baugruppe und Nachher.
Änderung des Parameters Winkel auf 110°. Vor Aktualisierung der Baugruppe und Nachher.
Beispiel eines Segmentbogens mit ebenfalls segmentierten Blechbauteilen. Der Model-Explorer zeugt von dem extra Aufwand.
Zur freien Nutzung bereitgestellt durch design21ct.de –> Download
